Входное сопротивление биполярных транзисторов на СВЧ составляет единицы Ом и имеет индуктивную составляющую. Поэтому при непосредственном подключении коаксиального кабеля с волновым сопротивлением 75 Ом в нем возникает стоячая волна. При наличии у вас 10-20 см. посеребренного коаксиального кабеля с фторопластовой изоляцией из него несложно изготовить экспоненциальный трансформатор. Изоляция такого кабеля изготовлена из фторопластовых ленточек навитых на центральный провод. Необходимо снять оплетку кабеля и размотать фторопластовые ленточки (кроме последней). Этот диаметр по изоляции будет у выходного конца трансформатора. С помощью ножа обрезать ленточки сходящимся [на нетk клином. Намотать ленточки обратно, стремясь получить экспоненциальный характер изменения диаметра сечения изоляции по длине. Ленточки потребуются не все! Натянуть оплетку и ужать ее плотно по изоляции. Смазать оплетку флюсом ЛТИ-120 и пропаять. По серебру припой великолепно растекается. Получившийся полужесткий отрезок вполне можно гнуть и даже свернуть в кольцо. Последующие измерения нескольких образцов трансформатора показали, что точность экспоненты и длина кабеля не имеют решающего значения. Необходимо лишь добиться монотонного уменьшения сечения. Получившийся трансформатор впаиваем между входным разъемом и в.ч. блоком приемника. Для разных вариантов самодельных в.ч. блоков было получено увеличение усиления 4-6 дБ! Значительно улучшился КБВ в фидере, и полагаю, уменьшились шумы входного каскада из-за улучшения согласования по входу во всем диапазоне частот. Думаю, такой полезный способ получить дополнительное усиление на СВЧ, применим для многих широкополосных устройств. 73! UO5OHX ex RO5OWG.

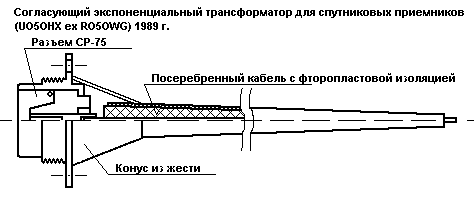

Согласующий экспоненциальный трансформатор для спутниковых приемников

Источник(автор):www.shustikov.by.ru


Добавил:  Павел (Admin)
Автор:  Неизвестно
