   Электронная игра "Светодиодные наперстки"
    Главная -> Статьи -> Устройства на микроконтроллерах -> Электронная игра "Светодиодные наперстки"


<< Назад в раздел   Распечатать Дата добавления: 2016-11-24 | Просмотров: 12531

Это электронное устройство моделирует игру Наперстки. В качестве наперстков используются светодиоды. Ведущим игроком выступает микроконтроллер. Игровое поле состоит из 7-ми светодиодов и расположено в три ряда (рис. 2). Центральный ряд олицетворяет наперстки, которые в процессе игры переставляются. Остальные светодиоды используются для обозначения направлений перестановки. Смысл игры заключается в том, чтобы отследить движение исходного светодиода (шарика) и определить его положение в конце перестановок.

Игра имеет 7 уровней сложности, которые различаются между собой числом и скоростью перестановок. При старте устройства с помощью светодиодов индицируется текущий уровень сложности. Информация о нем сохраняется в энергонезависимой памяти микроконтроллера.

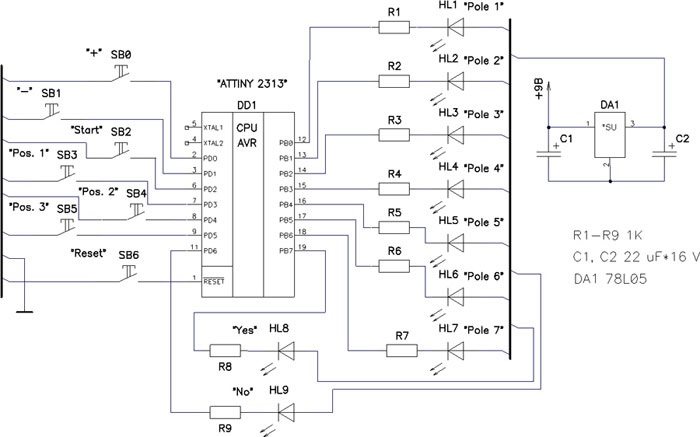

На рисунке представлена принципиальная схема устройства. Кнопки + SB0 и - SB1 используются для изменения уровня сложности. Кнопка Start SB2 служит для начала процесса игры. Кнопки Pos.1 SB3, Pos.2 SB4, Pos.3 SB5 предназначены для выбора положения искомого светодиода в конце цикла перестановок. Кнопка Reset SB6 осуществляет сброс микроконтроллера. Светодиоды Pole 1-Pole 7 HL1-HL7 составляют игровое поле, где HL1-HL3 средний ряд, HL4-HL5 верхний ряд, HL6-HL7 нижний ряд. Светодиоды Yes HL8 и No HL9 служат для индикации правильности ответа игрока.

Принципиальная схема устройства

Игровой процесс выглядит следующим образом:
В начале игры, игроку, путем пятикратного мигания, показывается один из трех светодиодов среднего ряда. Так обозначается наперсток, под которым находится шарик. Затем загораются все светодиоды этого ряда, и начинается их перестановка. Позиция искомого светодиода (шарика) меняется. Направление перестановок происходит случайным образом. Для этого в алгоритме программы микроконтроллера используется линейный конгруэнтный метод получения псевдослучайного числа [1]. В конце таких манипуляций игроку необходимо путем нажатия кнопок Pos1-Pos3 выбрать позицию, в которой находится помеченный светодиод. Если ответ правильный, то загорается зеленый светодиод Yes. В случае неверного ответа загорается красный светодиод No, а также мигает поле истинной позиции шарика.

В устройстве используется микроконтроллер ATTINY 2313 [2]. Фьюзы настраиваются на работу от внутреннего RC генератора с частотой 8 МГц (CKSEL3-0 равны 0100). Для повышения надежности работы с данными EEPROM задействован BOD детектор на уровень напряжения 4.3 вольта. Для его включения необходимо присвоить значение 100 фьюзам BODLEVEL 2-0. Также необходимо отключить деление тактовой частоты на 8 (CKDIV8 равен 1).

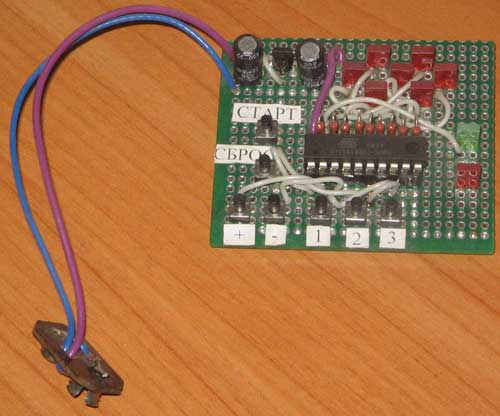

На рисунке 2 представлена фотография устройства собранного на макетной плате.

Устройство на макетной плате

Файлы
