   Шина USB и FireWire
    Главная -> Статьи -> Компьютерная электроника -> Шина USB и FireWire


<< Назад в раздел   Распечатать Дата добавления: 2007-10-17 | Просмотров: 8086

USB (Universal Serial Bus — универсальная последовательная шина) является промышленным стандартом расширения архитектуры PC, ориентированным на интеграцию с телефонией и устройствами бытовой электроники. Версия 1.0 была опубликована в январе 1996 года. Архитектура USB определяется следующими критериями:

* Легко реализуемое расширение периферии PC.


*
Дешевое решение, поддерживающее скорость передачи до 12 Мбит/с.

* Полная поддержка в реальном времени передачи аудио-и (сжатых) видеоданных.

* Гибкость протокола смешанной передачи изохронных данных и асинхронных сообщений.

* Интеграция с выпускаемыми устройствами. ^ Доступность в PC всех конфигураций и размеров.

* Обеспечение стандартного интерфейса, способного быстро завоевать рынок.

* Создание новых классов устройств, расширяющих PC.

С точки зрения конечного пользователя, привлекательны следующие черты USB:

* Простота кабельной системы и подключений.

* Скрытие подробностей электрического подключения от конечного пользователя.

*Самоидентифицирующиеся ПУ, автоматическая связь устройств с драйверами и конфигурирование.

* Возможность динамического подключения и конфигури- рования ПУ.

С середины 1996 года выпускаются PC со встроенным кон- троллером USB, реализуемым чипсетом. Ожидается появ- ление модемов, клавиатур, сканеров, динамиков и других устройств ввода/вывода с поддержкой USB, а также мони- торов с USB-адаптерами - они будут играть роль хабов для подключения других устройств.

1.1. Структура USB

USB обеспечивает одновременный обмен данными между хост-компьютером и множеством периферийных устройств (ПУ). Распределение пропускной способности шины между ПУ планируется хостом и реализуется им с помощью по- сылки маркеров. Шина позволяет подключать, конфигури- ровать, использовать и отключать устройства во время ра- боты хоста и самих устройств.

Ниже приводится авторский вариант перевода терминов из спецификации "Universal Serial Bus Specification. Revi- sion I.O.January 15, 1996", опубликованной Compaq, DEC, IBM, Intel, Microsoft, NEC и Northern Telecom. Более под- робную и оперативную информацию можно найти по ад- ресу: http://www.usb.org.

Устройства (Device) USB могут являться хабами, функция- ми или их комбинацией. Хаб (Hub) обеспечивает дополни- тельные точки подключения устройств к шине. Функции (Function) USB предоставляют системе дополнительные воз- можности, например подключение к ISDN, цифровой джой- стик, акустические колонки с цифровым интерфейсом и т. п. Устройство USB должно иметь интерфейс USB, обеспечи- вающий полную поддержку протокола USB, выполнение стандартных операций (конфигурирование и сброс) и пре- доставление информации, описывающей устройство. Многие устройства, подключаемые к USB, имеют в своем соста- ве и хаб, и функции. Работой всей системы USB управляет хост-контроллер (Host Controller), являющийся программно- аппаратной подсистемой хост-компьютера.

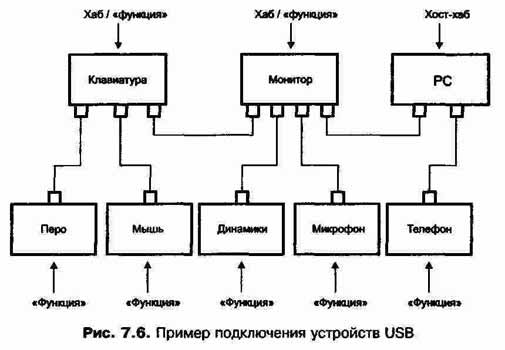

Физическое соединение устройств осуществляется по топо- логии многоярусной звезды. Центром каждой звезды явля- ется хаб, каждый кабельный сегмент соединяет две точки - хаб с другим хабом или с функцией. В системе имеется один (и только один) хост-контроллер, расположенный в верши- не пирамиды устройств и хабов. Хост-контроллер интегри- руется с корневым хабом (Root Hub), обеспечивающим одну или несколько точек подключения - портов. Контроллер USB, входящий в состав чипсетов, обычно имеет встроен- ный двухпортовый хаб. Логически устройство, подключен- ное к любому хабу USB и сконфигурированное (см. ниже), может рассматриваться как непосредственно подключенное к хост-контроллеру.

Функции представляют собой устройства, способные пере- давать или принимать данные или управляющую информа- цию по шине. Типично функции представляют собой отдель- ные ПУ с кабелем, подключаемым к порту хаба. Физически в одном корпусе может быть несколько функций со встро- енным хабом, обеспечивающим их подключение к одному порту. Эти комбинированные устройства для хоста являют- ся хабами с постоянно подключенными устройствами-функ- циями.

Каждая функция предоставляет конфигурационную инфор- мацию, описывающую возможности ПУ и требования к ре- сурсам. Перед использованием функция должна быть скон- фигурирована хостом - ей должна быть выделена полоса в канале и выбраны опции конфигурации.

Примерами функций являются:

^ Указатели - мышь, планшет, световое перо. ^ Устройства ввода - клавиатура или сканер.

^ Устройство вывода - принтер, звуковые колонки (цифровые).

т Телефонный адаптер ISDN.

Хаб - ключевой элемент системы РпР в архитектуре USB. Хаб является кабельным концентратором. Точки подключе- ния называются портами хаба. Каждый хаб преобразует одну точку подключения в их множество. Архитектура допускает соединение нескольких хабов.

У каждого хаба имеется один восходящий порт (Upstream Port}, предназначенный для подключения к хосту или хабу верхнего уровня. Остальные порты являются нисходящими (Downstream Ports), предназначенными для подключения функций или хабов нижнего уровня. Хаб может распознать подключение устройств к портам или отключение от них и управлять подачей питания на их сегменты. Каждый из портов может быть разрешен или запрещен и сконфигурирован на полную или ограниченную скорость обмена. Хаб обеспе- чивает изоляцию сегментов с низкой скоростью от высоко-скоростных.

Хабы могут управлять подачей питания на нисходящие пор- ты; предусматривается установка ограничения на ток, по- требляемый каждым портом.

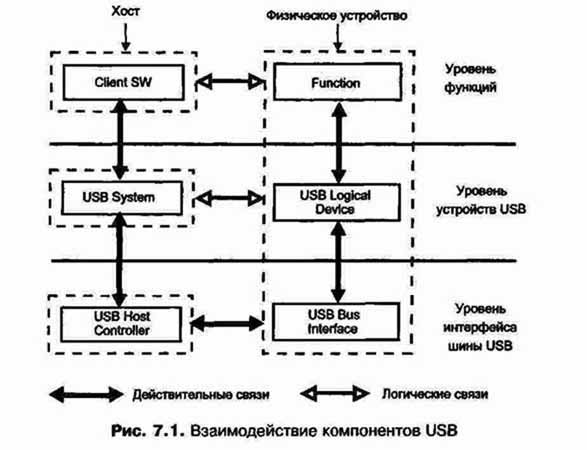

Система USB разделяется на три уровня с определенными правилами взаимодействия. Устройство USB содержит ин- терфейсную часть, часть устройства и функциональную часть. Хост тоже делится на три части - интерфейсную, си- стемную и ПО устройства. Каждая часть отвечает только за определенный круг задач, логическое и реальное взаимодей- ствие между ними иллюстрирует рис. 7.1.

В рассматриваемую структуру входят следующие элементы:

^ Физическое устройство USB - устройство на шине, вы- полняющее функции, интересующие конечного пользо- вателя.

^ Client SW - ПО, соответствующее конкретному устрой- ству, исполняемое на хост-компьютере. Может являться составной частью ОС или специальным продуктом.

^ USB System SW - системная поддержка USB, независи- мая от конкретных устройств и клиентского ПО.

^ USB Host Controller - аппаратные и программные сред- ства для подключения устройств USB к хост-компьютеру.

Физический интерфейс

Стандарт USB определяет электрические и механические спе- цификации шины.

Информационные сигналы и питающее напряжение 5 В пе- редаются по четырехпроводному кабелю. Используется диф- ференциальный способ передачи сигналов D+ и D- по двум проводам. Уровни сигналов передатчиков в статическом режиме должны быть ниже 0,3 В (низкий уровень) или выше 2,8 В (высокий уровень). Приемники выдерживают входное напряжение в пределах - 0,5...+3,8 В. Передатчики должны уметь переходить в высокоимпедансное состояние для дву- направленной полудуплексной передачи по одной паре про- водов.

Передача по двум проводам в USB не ограничивается диф- ференциальными сигналами. Кроме дифференциального приемника каждое устройство имеет линейные приемники сигналов D+ и D-, а передатчики этих линий управляются индивидуально. Это позволяет различать более двух состояний линии, используемых для организации аппаратного ин- терфейса. Состояния DiffO и Diff1 определяются по разно- сти потенциалов на линиях D+ и D- более 200 мВ при условии, что на одной из них потенциал выше порога сраба- тывания VSE. Состояние, при котором на обоих входах D+ и D- присутствует низкий уровень, называется линейным ну- лем (SEO - Single-Ended Zero). Интерфейс определяет следу- ющие состояния:

йа DataJ State и Data К State - состояния передаваемого бита (или просто J и К), определяются через состояния DiffO и Diff1.

^ Idle State - пауза на шине.

^ Resume State - сигнал "пробуждения" для вывода устрой- ства из "спящего" режима.

^ Start of Packet (SOP) - начало пакета (переход из Idle State в К).

т End of Packet (EOP) - конец пакета.

^ Disconnect - устройство отключено от порта.

^ Connect - устройство подключено к порту.

^ Reset - сброс устройства.

Состояния определяются сочетаниями дифференциальных и линейных сигналов; для полной и низкой скоростей состояния DiffO и Diff1 имеют противоположное назначение. В декодировании состояний Disconnect, Connect и Reset учитывается время нахождения линий (более 2,5 мс) в определенных состояниях.

Шина имеет два режима передачи. Полная скорость передачи сигналов USB составляет 12 Мбит/с, низкая - 1,5 Мбит/с. Для полной скорости используется экранированная витая пара с импедансом 90 Ом и длиной сегмента до 5 м, для низкой -невитой неэкранированньгй кабель до 3 м. Низкоскоростные кабели и устройства дешевле высокоскоростных. Одна и та же система может одновременно использовать оба режима;

переключение для устройств осуществляется прозрачно. Низкая скорость предназначена для работы с небольшим количеством ПУ, не требующих высокой скорости.

Скорость, используемая устройством, подключенным к конкретному порту, определяется хабом по уровням сигналов на линиях D+ и D-, смещаемых нагрузочными резисторами R2 приемопередатчиков (см. рис. 7.2 и 7.3).

Сигналы синхронизации кодируются вместе с данными по методу NRZI (Non Return to Zero Invert), его работу иллюст- рирует рис. 7.4. Каждому пакету предшествует поле синх- ронизации SYNC, позволяющее приемнику настроиться на частоту передатчика.

Кабель также имеет линии VBus и GND для передачи питающего напряжения 5 В к устройствам. Сечение проводников выби- рается в соответствии с длиной сегмента для обеспечения гарантированного уровня сигнала и питающего напряжения.


Рис. 7.4. Кодирование данных по методу NRZI

Стандарт определяет два типа разъемов (см. табл. 7.1 и рис. 7.5).

Контакт Цепь Контакт Цепь
1 VBus 3 D+
2 D- 4 GND


Разъемы типа "А" применяются для подключения к хабам (Upstream Connector). Вилки устанавливаются на кабелях, не отсоединяемых от устройств (например, клавиатура, мышь и т. п.). Гнезда устанавливаются на нисходящих портах (Downstream Port) хабов.

Разъемы типа "В" (Downstream Connector) устанавливаются на устройствах, от которых соединительный кабель может отсоединяться (принтеры и сканеры). Ответная часть (вилка) устанавливается на соединительном кабеле, противополож- ный конец которого имеет вилку типа "А".

Разъемы типов "А" и "В" различаются механически (рис. 7.5), что исключает недопустимые петлевые соедине- ния портов хабов. Четырехконтактные разъемы имеют ключи, исключающие неправильное присоединение. Конструкция разъемов обеспечивает позднее соединение и раннее отсоединение сигнальных цепей по сравнению с питающими. Для распознавания разъема USB на корпусе устройства ставится стандартное символическое обозначение.

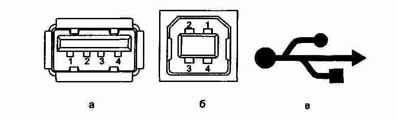

Рис. 7.5. Гнезда USB: а - типа "А", б - типа "В", в - символическое обозначение

Питание устройств USB возможно от кабеля (Bus-Powered Devices) или от собственного блока питания (Self-Powered Devices). Хост обеспечивает питанием непосредственно подключенные к нему ПУ. Каждый хаб, в свою очередь, обеспе- чивает питание устройств, подключенных к его нисходящим портам. При некоторых ограничениях топологии допускается применение хабов, питающихся от шины. На рис. 7.6 приведен пример схемы соединения устройств USB. Здесь клавиатура, перо и мышь могут питаться от шины.


Модель передачи данных

Каждое устройство USB представляет собой набор независимых конечных точек (Endpoint), с которыми хост-контроллер обменивается информацией. Конечные точки описыва- ются следующими параметрами:

^ требуемой частотой доступа к шине и допустимыми задержками обслуживания;

^ требуемой полосой пропускания канала;

^ номером точки;

^ требованиями к обработке ошибок;

^ максимальными размерами передаваемых и принимаемых пакетов;

^ типом обмена;

^ направлением обмена (для сплошного и изохронного об- менов).

Каждое устройство обязательно имеет конечную точку с но- мером 0, используемую для инициализации, общего управ- ления и опроса его состояния. Эта точка всегда сконфи- гурирована при включении питания и подключении устройства к шине. Оно поддерживает передачи типа "управление" (см. далее).

Кроме нулевой точки, устройства-функции могут иметь дополнительные точки, реализующие полезный обмен данными. Низкоскоростные устройства могут иметь до двух до- полнительных точек, полноскоростные - до 16 точек ввода и 16 точек вывода (протокольное ограничение). Точки не могут быть использованы до их конфигурирования (уста- новления согласованного с ними канала).

Каналом {Pipe) в USB называется модель передачи данных между хост-контроллером и конечной точкой (Endpoint) ус- тройства. Имеются два типа каналов: потоки (Stream) и со- общения (Message). Поток доставляет данные от одного конца канала к другому, он всегда однонаправленный. Один и тот же номер конечной точки может использоваться для двух поточных каналов - ввода и вывода. Поток может реализо- вывать следующие типы обмена: сплошной, изохронный и прерывания. Доставка всегда идет в порядке "первым во- шел - первым вышел" (FIFO); с точки зрения USB, данные потока неструктурированы. Сообщения имеют формат, определенный спецификацией USB. Хост посылает запрос к ко- нечной точке, после которого передается (принимается) па- кет сообщения, за которым следует пакет с информацией состояния конечной точки. Последующее сообщение нор- мально не может быть послано до обработки предыдущего, но при отработке ошибок возможен сброс необслуженных сообщений. Двухсторонний обмен сообщениями адресуется к одной и той же конечной точке. Для доставки сообщений используется только обмен типа "управление".

С каналами связаны характеристики, соответствующие конечной точке (полоса пропускания, тип сервиса, размер буфера и т. п.). Каналы организуются при конфигурировании устройств USB. Для каждого включенного устройства существует канал сообщений (Control Pipe 0), по которому передается информация конфигурирования, управления и состояния.

Типы передачи данных

USB поддерживает как однонаправленные, так и двунаправленные режимы связи. Передача данных производится между ПО хоста и конечной точкой устройства. Устройство может иметь несколько конечных точек, связь с каждой из них (канал) устанавливается независимо.

Архитектура USB допускает четыре базовых типа передачи данных:

^ Управляющие посылки (Control Transfers), используемые для конфигурирования во время подключения и в процессе работы для управления устройствами. Протокол обеспе- чивает гарантированную доставку данных. Длина поля данных управляющей посылки не превышает 64 байт на полной скорости и 8 байт на низкой.

^ Сплошные передачи (Bulk Data Transfers) сравнительно больших пакетов без жестких требований ко времени до- ставки. Передачи занимают всю свободную полосу про- пускания шины. Пакеты имеют поле данных разме- ром 8, 16, 32 или 64 байт. Приоритет этих передач самый низкий, они могут приостанавливаться при большой за- грузке шины. Допускаются только на полной скорости передачи.

^ Прерывания (Interrupt) - короткие (до 64 байт на полной скорости, до 8 байт на низкой) передачи типа вводимых символов или координат. Прерывания имеют спонтанный характер и должны обслуживаться не медленнее, чем того требует устройство. Предел времени обслуживания уста- навливается в диапазоне 1-255 мс для полной скорости и 10-255 мс - для низкой.

^ Изохронные передачи (Isochronous Transfers) - непрерывные передачи в реальном времени, занимающие предварительно согласованную часть пропускной способности шины и имеющие заданную задержку доставки. В случае обнаружения ошибки изохронные данные передаются без повтора - недействительные пакеты игнорируются. При- мер - цифровая передача голоса. Пропускная способность определяется требованиями к качеству передачи, а задержка доставки может быть критичной, например, при реа- лизации телеконференций.

Полоса пропускания шины делится между всеми установленными каналами. Выделенная полоса закрепляется за каналом, и если установление нового канала требует такой полосы, которая не вписывается в уже существующее распределение, запрос на выделение канала отвергается.

Архитектура US В предусматривает внутреннюю буферизацию всех устройств, причем чем большей полосы пропуска- ния требует устройство, тем больше должен быть его буфер. USB должна обеспечивать обмен с такой скоростью, чтобы задержка данных в устройстве, вызванная буферизацией, не превышала нескольких миллисекунд.

Изохронные передачи классифицируются по способу синхронизации конечных точек - источников или получателей данных - с системой: различают асинхронньш, синхронный и адаптивный классы устройств, каждому из которых соот- ветствует свой тип канала USB.

Протокол

Все обмены (транзакции) по USB состоят из трех пакетов. Каждая транзакция планируется и начинается по инициати- ве контроллера, который посылает пакет-маркер {Token Packet). Он описывает тип и направление передачи, адрес устройства USB и номер конечной точки. В каждой транзакции возможен обмен только между адресуемым устройством (его конечной точкой) и хостом. Адресуемое маркером устройство распознает свой адрес и готовится к обмену. Источник данных (определенный маркером) передает пакет данных (или уведомление об отсутствии данных, предназначенных для передачи). После успешного приема пакета приемник данных посылает пакет подтверждения (Handshake Packet).

Планирование транзакций обеспечивает управление поточ- ными каналами. На аппаратном уровне использование отказа от транзакции (NAck) при недопустимой интенсивнос- ти передачи предохраняет буферы от переполнения сверху и снизу. Маркеры отвергнутых транзакций повторно пере- даются в свободное для шины время. Управление потоками позволяет гибко планировать обслуживание одновременных разнородных потоков данных.

Устойчивость к ошибкам обеспечивают следующие свойства USB:

^ Высокое качество сигналов, достигаемое благодаря диф- ференциальным приемникам/передатчикам и экраниро- ванным кабелям.

^ Защита полей управления и данных CRC-кодами.

^ Обнаружение подключения и отключения устройств и конфигурирование ресурсов на системном уровне.

^ Самовосстановление протокола с тайм-аутом при потере пакетов.

^ Управление потоком для обеспечения изохронности и управления аппаратными буферами.

^ Независимость функций от неудачных обменов с други- ми функциями.

Для обнаружения ошибок передачи каждый пакет имеет контрольные поля CRC-кодов, позволяющие обнаруживать все одиночные и двойные битовые ошибки. Аппаратные сред- ства обнаруживают ошибки передачи, а контроллер автоматически производит трехкратную попытку передачи. Если повторы безуспешны, сообщение об ошибке передается кли- ентскому ПО.

Форматы пакетов

Байты передаются по шине последовательно, начиная с млад- шего бита. Все посылки организованы в пакеты. Каждый пакет начинается с поля синхронизации Sync, которое пред- ставляется последовательностью состояний KJKJKJKK (коди- рованную по NRZI), следующую после состояния Idle. По- следние два бита (КК) являются маркером начала пакета SOP, используемым для идентификации первого бита идентифи- катора пакета PID. Идентификатор пакета является 4-бит-ным полем PID[3:0], идентифицирующим тип пакета (табл. 7.2), за которым в качестве контрольных следуют те же 4 бита, но инвертированные.

Тип PID Имя PID PID[3:0] Содержимое и назначение
Token OUT 0001 Адрес функции и номер конечной точки - маркер транзакции функ- ции
Token IN 1001 Адрес функции и номер конечной точки - маркер транзакции хоста
Token SOF 0101 Маркер начала кадра
Token SETUP 1101 Адрес функции и номер конечной точки - маркер транзакции с управ- ляющей точкой
Data DataO Datal 0011 1011 Пакеты данных с четным и нечетным PID чередуются для точной идентификации под- тверждений
Handshake Ack 0010 Подтверждение безошибочного приема пакета
Handshake NAK 1010 Приемник не сумел принять или передатчик не сумел передать данные. Может использоваться для управления потоком данных (неготовность). В транзакциях пре- рываний является признаком отсутствия необслуженных преры- ваний
Handshake STALL 1110 Конечная точка требует вмеша- тельства хоста
Special PRE 1100 Преамбула передачи на низкой скорости


В пакетах-маркерах IN, SETUP и OUT следующими являются адресные поля: 7-битный адрес функции и 4-битный адрес конечной точки. Они позволяют адресовать до 127 функций USB (нулевой адрес используется для конфигурирования) и по 16 конечных точек в каждой функции.

В пакете SOF имеется 11-битное поле номера кадра (Frame Number Field), последовательно (циклически) увеличиваемое для очередного кадра.

Поле данных может иметь размер от 0 до 1023 целых байт. Размер поля зависит от типа передачи и согласуется при установлении канала.

Поле СКС-кола присутствует во всех маркерах и пакетах дан- ных, оно защищает все поля пакета, исключая PID. CRC для маркеров (5 бит) и данных (11 бит) подсчитываются по раз- ным формулам.

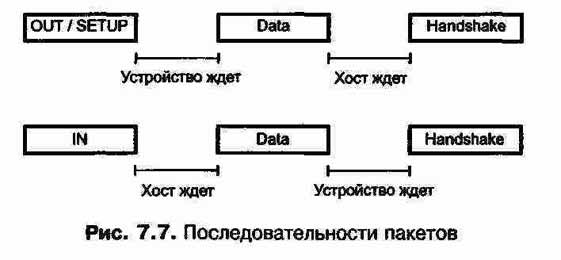

Каждая транзакция инициируется хост-контроллером посыл- кой маркера и завершается пакетом квитирования. После- довательность пакетов в транзакциях иллюстрирует рис. 7.7.

Хост-контроллер организует обмены с устройствами согласно своему плану распределения ресурсов. Контроллер цикли- чески (с периодом 1 мс) формирует кадры (Frames), в кото- рые укладываются все запланированные транзакции. Каж- дый кадр начинается с посылки маркера SOF (Start Of Frame), который является синхронизирующим сигналом для всех устройств, включая хабы. В конце каждого кадра выделяет- ся интервал времени EOF (End Of Frame), на время которого хабы запрещают передачу по направлению к контроллеру. Каждый кадр имеет свой номер. Хост-контроллер опериру- ет 32-битным счетчиком, но в маркере SOF передает только младшие 11 бит. Номер кадра увеличивается (циклически) во время EOF. Хост планирует загрузку кадров так, чтобы в них всегда находилось место для транзакций управления и прерывания. Свободное время кадров может заполняться сплошными передачами (Bulk Transfers).

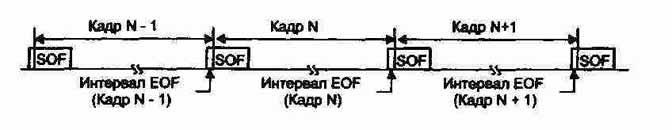

Рис. 7.8. Поток кадров USB

Для изохронной передачи важна синхронизация устройств и контроллера. Есть три варианта:

^ синхронизация внутреннего генератора устройства с мар- керами SOF;

^ подстройка частоты кадров под частоту устройства;

^ согласование скорости передачи (приема) устройства с частотой кадров.

Подстройка частоты кадров контроллера возможна, есте- ственно, под частоту внутренней синхронизации только од- ного устройства. Подстройка осуществляется через механизм обратной связи, который позволяет изменять период кадра в пределах ±1 битового интервала.

1.2. Системное конфигурирование

USB поддерживает динамическое подключение и отключе- ние устройств. Нумерация устройств шины является посто- янным процессом, отслеживающим изменения физической топологии.

Все устройства подключаются через порты хабов. Хабы определяют подключение и отключение устройств к своим портам и сообщают состояние портов при запросе от кон- троллера. Хост разрешает работу порта и адресуется к уст- ройству через канал управления, используя нулевой адрес - USB Default Address. При начальном подключении или пос- ле сброса все устройства адресуются именно так.

Хост определяет, является новое подключенное устройство хабом или функцией, и назначает ему уникальный адрес USB. Хост создает канал управления (Control Pipe) с этим устрой- ством, используя назначенный адрес и нулевой номер точки назначения.

Если новое устройство является хабом, хост определяет под- ключенные к нему устройства, назначает им адреса и уста-

навливает каналы. Если новое устройство является функ- цией, уведомление о подключении передается диспетчером USB заинтересованному ПО.

Когда устройство отключается, хаб автоматически запреща- ет соответствующий порт и сообщает об отключении кон- троллеру, который удаляет сведения о данном устройстве из всех структур данных. Если отключается хаб, процесс уда- ления выполняется для всех подключенных к нему устройств. Если отключается функция, уведомление посылается заин- тересованному ПО.

Нумерация устройств, подключенных к шине (Bus Enumeration), осуществляется динамически по мере их под- ключения (или включения их питания) без какого-либо вме- шательства пользователя или клиентского ПО. Процедура нумерации выполняется следующим образом:

1. Хаб, к которому подключилось устройство, информиру- ет хост о смене состояния своего порта ответом на опрос состояния. С этого момента устройство переходит
