   Сетевой детектор мониторинга бытовых устройств
    Главная -> Статьи -> Бытовая электроника -> Сетевой детектор мониторинга бытовых устройств


<< Назад в раздел   Распечатать Дата добавления: 2008-08-07 | Просмотров: 5094

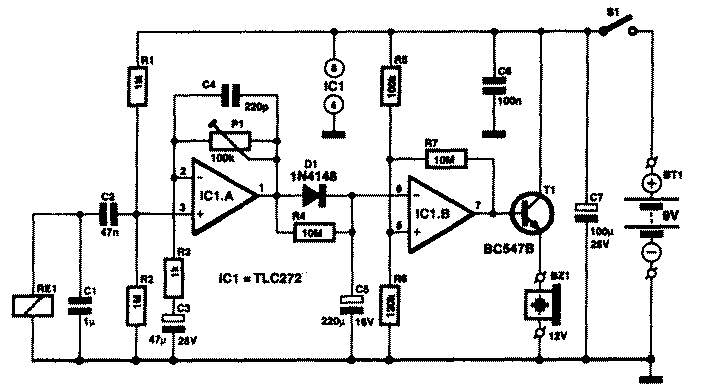

Сетевой детектор (рис.1) способен бесконтактно и безопасно мониторить периодическое включение холодильника, кондиционера или иного бытового устройства и в случае бездействия более чем в течение часа подавать звуковой сигнал.

Puc.1.


Датчиком сетевого тока RE1 служит катушка разобранного (снят кожух и контактные группы) 24-вольтового реле Siemens V23027-A0006-A101, охваченная одним витком сетевого провода, идущего к холодильнику. Такой бесконтактный датчик тока абсолютно электробезопасен и при токе в сетевом проводе, соответствующем 100-ваттной электролампе (около 0,5 А), генерирует ЭДС порядка 17 мВ. Масштабный усилитель на ОУ IC1A усиливает сигнал примерно в 100 раз, т.е. до 1,7 В, который выпрямляется диодом D1 и конденсатором С5. Компаратор на ОУ IC1В сравнивает это напряжение с опорным, формируемым делителем напряжения R5R6, и если сигнал опускается ниже опорного уровня, ключ на транзисторе Т1 включает звуковой сигнал пьезозуммера BZ1. Емкость конденсатора С5 выбрана довольно большой, поэтому его разряд через значительное сопротивление резистора R4 занимает от 30 до 60 минут. Т.е. С5 выполняет роль реле времени, задерживающей включение сигнала тревоги на время от 30 до 60 минут, которого при нормальном функционировании холодильника достаточно для его повторного включения. Время задержки можно регулировать триммером Р1. Во время подачи звукового сигнала зуммером устройство потребляет порядка 12 мА, а в дежурном режиме - мене 1 мА. Если вместо ОУ TLC272 применить его микромощную модификацию TLC27L2, то потребление в дежурном режиме уменьшится до 0,06 мА, и устройство будет непрерывно работать от одной 9-вольтовой «Кроны» около 200 суток.


Добавил:  Павел (Admin)
Автор:  Томас Гослинг («Elektor Electronics i-TRIXX collection» N°12/2007)
