   Как работают металлодетекторы
    Главная -> Статьи -> Бытовая электроника -> Как работают металлодетекторы


<< Назад в раздел   Распечатать Дата добавления: 2010-12-30 | Просмотров: 8956

Типичный металлический детектор, используемый для обнаружения скрытых монет, золота, или мин состоит из кругового горизонтального блока катушек. Переменный ток генерирует изменяющееся магнитное поле вокруг катушки, как показано в рисунке 1. Это поле создает переменный магнитный поток в близлежащем металлическом объекте, который генерирует вихревые токи в объекте, эти токи в свою очередь создают изменяющееся во времени собственное магнитное поле объекта. Это поле стимулирует ток сигнала в приемной катушке, который детектируется, усиливается электроникой металлодетектора. По виду сигнала прибор определяет присутствие объекта из металла в земле и звуковым или визуальным сигналом оповещает оператора.

Рисунок 1: Двухкатушечный датчик: внешняя катушка - приемник, и внутренняя катушка - передатчик. Поле передающей катушки производит вихревые токи в зарытом металлическом объекте, которые магнитно стимулируют напряжение в катушке приемника.


Имеются два известных типа металлодетекторов работающих по схеме (TR) «прием-передача», классифицируемых типом магнитного поля, сгенерированного передающей катушкой.

Детекторы с импульсной индукцией (PI) обычно генерирует ток передатчика, который включается на какое-то время, и затем резко отключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживают, анализируя затухание импульса, наведенного в катушке приемника.

Детекторы «индуктивного баланса» с синусоидальной (гармонической) формой сигнала СНЧ - (VLF) сверхнизкой частоты (ниже 30 кгц) генерирует ток в передающей катушке, постоянный по частоте и амплитуде. Небольшие изменения в фазе и амплитуде напряжения на приемнике показывает присутствие металлических объектов.

Сверх Низкие Частоты. Схема передатчик-премник (TR/VLF).

ПЕРЕДАТЧИК.

Внутри внешней поисковой катушки металлодетектора (которую также называют передающей рамкой) находится намотанный провод. Электрический ток, протекая по нему, создает электромагнитное поле. Направление тока меняется несколько тысяч раз в секунду. Характеристика - «рабочая частота» говорит о том, сколько раз в секунду ток движется по часовой и против часовой стрелки. Когда ток протекает в одном направлении, возникает магнитное поле, направленное в землю, когда направление тока изменяется на противоположное, то и магнитное поле будет направлено уже от земли (как южный и северный полюса у школьного магнита). В любом металлическом (и даже электропроводящем) объекте, оказавшемся поблизости, под влиянием такого изменяющегося магнитного поля возникнут электрические токи. Наведённый ток, в свою очередь, создаст собственное магнитное поле, с направленностью обратной магнитному полю передатчика.

ПРИЕМНИК.

Внутри внешней рамки есть еще одна - приемная катушка, расположенная таким образом, чтобы максимально нейтрализовать влияние передающей катушки, для чего используются специальные методы. А вот поле от металлического предмета оказавшегося поблизости, будет наводить в приемной катушке ток, который можно усилить и обработать электроникой, предварительно отделив от более мощного сигнала передатчика.

Сигнал, полученный (VLF) детектором (синий) имеет изменение в фазе и амплитуде относительно передаваемого сигнала (красный) в точке10 на горизонтальной оси, когда катушка проходит над объектом.

Суммарный принятый сигнал обычно появляется с некоторой задержкой относительно излученного сигнала. Эта задержка вызвана тем, что проводящие материалы обладают свойствами сопротивляться как самому протеканию электрического тока – резистивностью, так и изменению величины уже протекающего в них тока - индуктивностью. Мы называем эту видимую задержку «фазовым сдвигом». Максимальный фазовый сдвиг будут производить объекты, которые по большей части индуктивные - это большие, толстые предметы, сделанные из отличных проводников, таких как золото, серебро и медь. Меньший фазовый сдвиг характерен для объектов, которые по природе своей резистивные - это более мелкие, более тонкие объекты либо предметы, из материалов с худшей проводимостью.

Те материалы, которые плохо проводят электрический ток или совсем его не проводят, также могут вызывать сильный сигнал в приемнике. Такие материалы называются ферромагнетиками. Ферромагнитные тела сильно намагничиваются, будучи помещенными, во внешнее поле (например, скрепка, которая прицепляется к поднесенному магниту). Сигнал в приёмнике покажет минимальный либо нулевой фазовый сдвиг. Многие типы почвы содержат мельчайшие крупинки железосодержащих минералов, которые на детекторе будут определяться как ферромагнетики. Металлические отливки (например, кованые гвозди) и стальные предметы (пивные пробки) обнаружат как ферромагнитные, так и проводящие свойства. В настоящее время это наиболее популярная технология, включающая в себя также и схемы НЧ - низкой частоты (до 30 кГц).

ДИСКРИМИНАЦИЯ.

Поскольку сигнал, принятый от любого металлического предмета проявит свой характерный фазовый сдвиг, то можно классифицировать различные типы объектов и различать их. Например, серебряная монетка даёт значительно больший фазовый сдвиг, нежели алюминиевая пуговица, поэтому можно так настроить детектор, что он будет подавать звуковой сигнал в первом случае и молчать во втором, либо идентифицировать предмет на дисплее, либо отклонять стрелку микроамперметра. Процесс распознавания металлических объектов называется дискриминацией (распознаванием, разделением). Самая простая форма дискриминации позволяет прибору подавать звуковой сигнал, когда катушкой проводят над объектом, фазовый сдвиг сигнала от которого превышает среднюю величину (настраиваемую). К сожалению, аппараты с таким типом дискриминатора не будут срабатывать на некоторые монеты и большую часть ювелирных изделий, если уровень дискриминация настроен достаточно высоко (для игнорирования обычного алюминиевого хлама типа пуговиц или крышечек от пивных). Более полезная схема - это так называемый дискриминатор с выделением диапазона (notch discriminator). Металлодетекторы имеющие такой режим дискриминации, реагируют на объекты в пределах определенного диапазона (например, диапазон «никелевые монетки и кольца»). Но не будут реагировать на фазовые сдвиг сигнала выше этого диапазона (пуговицы, крышечки от банок), так и ниже него (железо, фольга). Более продвинутые металлодетекторы можно настроить так, что для каждого из нескольких диапазонов он будет реагировать или наоборот игнорировать на сигналы фазового сдвига внутри него. Металлодетекторы могут быть оборудованы различными устройствами считывания информации: цифровой дисплей, индикация на стрелочном приборе, и другие средства, помогающие идентифицировать объект. Мы называем эту характеристику VDI (визуальный индикатор дискриминации) и главная ее функция - дать оператору возможность принять решение о том, стоит ли приниматься за раскопки, не полагаясь только на звуковой сигнал. Все металлодетекторы, оборудованные VDI , имеют также и звуковую систему распознавания. Тип металлического объекта можно предсказать по коэффициенту отношения его индуктивности к его собственной резистивности. При заданной частоте передатчика этот коэффициент можно вычислить по задержке (фазовый сдвиг) сигнала, приходящего от объекта. Электронная схема, называемая фазовым детектором, может измерить эту задержку фазы. Обычно используется два таких фазовых демодулятора, пиковые величины сигнала, на которых они производят измерения, сдвинуты друг относительно друга на ? длины волны передатчика или на 90 градусов. Мы называем эти два канала X и Y , соответственно. Третий демодулирующий канал, называемый G, может быть настроен так, что отклик на любой сигнал с постоянным фазовым сдвигом относительно формы сигнала передатчика (например, от почвы) может быть уменьшен до нуля, невзирая на амплитуду этого сигнала. Это нужно для того, чтобы разделить две составляющие сигнала - отклика от почвы и от объекта, и определить наиболее вероятный тип объекта. Некоторые МД используют микропроцессор для обработки этих трех каналов и определения наиболее вероятного типа объекта. Соотношение показаний каналов X и Y, вне зависимости от значения канала G , есть некоторое число. Можно найти это отношение с хорошим разрешением - лучше, чем 1\500 по всему диапазону встречающихся материалов, от феррита до чистого серебра. Сигнал от железных объектов чувствителен к ориентации, поэтому численная характеристика может сильно меняться, когда катушка движется над ними.

Графические дисплеи, откладывающие отношение X/Y по горизонтальной оси, а амплитуду принятого сигнала по вертикальной, очень полезны для фильтрации металлического мусора от ценных предметов.

ОТСТРОЙКА ОТ ЗЕМЛИ(ground balance).

Как прежде было сказано, большинство почв являются железосодержащими. Они также могут иметь свойства электропроводности из-за присутствия солей, растворенных в подпочвенной воде. Поэтому сигнал, получаемый металлодетектором от почвы, может быть в 1000 раз сильнее сигнала от металлического предмета, зарытого в землю на достаточную глубину. К счастью, фазовый сдвиг принимаемого сигнала от почвы остаётся достаточно постоянным в пределах некоторой площади поверхности Земли. Можно так сконструировать металлодетектор, что даже когда сигнал от земли сильно изменяется - например, при поднимании и опускании рамки, или при прохождении оператора по насыпи или над ямой, показания металлодетектора будут оставаться неизменными.

О таком металлодетекторе говорят, что он «отстроен от земли». Хорошая отстройка от земли делает возможным определить с большой точностью, как расположение объекта, так и оценить глубину его залегания. Если вы выбираете режим «все металлы» - без дискриминации сигналов по фазовому сдвигу - хорошая отстройка от земли особенно важна. В простейшей форме отстройка от земли выглядит так: оператор поднимает и опускает поисковое кольцо металлоискателя, вращая ручку настройки и добиваясь исчезновения звукового сигнала или показаний визуального индикатора. Хотя этот метод достаточно эффективен, он может показаться утомительным, а для некоторых пользователей и достаточно сложным. Более дорогие модели металлодетекторов производят отстройку от земли автоматически, обычно в два приема: первый - с поднятой, а второй - с опущенной катушкой. Самые «умные» приборы будут осуществлять подстройку постоянно, так, что вы даже не заметите этого при переходе с одного на другой тип почвы. Это так называемая «следящая отстройка от земли» (tracking ground balance). Хорошие детекторы с такой функцией позволяют, настроившись один раз, провести весь оставшийся день в поисках без дополнительных подстроек. (Большинство из металлодетекторов, которые продаются под вывеской «автоматическая» отстройка от земли, на самом деле просто настроены производителем на некоторый фиксированный уровень баланса земли. Это слегка напоминает ситуацию, если бы вам приварили педаль газа электросваркой к полу автомобиля в положении «средний газ» и сообщили, что на ваш автомобиль установлена современная система «круиз-контроль»).

ДИНАМИЧЕСКИЙ И СТАТИЧЕСКИЙ РЕЖИМЫ(motion/ non-motion modes).

Сигнал от земли может быть значительно сильнее сигнала от объекта, все же сигнал от земли стремиться оставаться неизменным или изменяться очень плавно во время движения рамкой. С другой стороны, сигнал от объекта возрастает резко до пикового значения и затем спадает в момент, когда рамка проходит над ним. Это открывает возможности использовать технику распознавания объекта не по амплитуде полученного сигнала, а по скорости его изменения. Такой режим работы металлодетектора называется «динамическим» (motion mode). Наиболее важный пример использования такого принципа - это динамическая дискриминация (motion discrimination).

Если мы хотим выделить полезные сигналы, достаточные для идентификации объекта, недостаточно произвести только лишь отстройку от земли. Нужно посмотреть на объект под двумя различными углами, примерно так, как для определения расстояния мы решаем триангуляционную задачу, выбирая более чем одну точку наблюдения. Отстроившись от земли в одной точке, в другой мы получаем некую комбинацию сигнала земли и объекта. Динамический режим используется для того, чтобы минимизировать этот остаточный сигнал от земли. В настоящее время все металлодетекторы с VDI требуют для эффективного распознавания металлов постоянного передвижения рамки. Это не такая уж большая беда, поскольку в процессе поиска всё равно нужно двигаться.

Если вы обнаружили объект в режиме динамической дискриминации, то, вероятно захотите поточнее определить его местоположение, чтобы не копать впустую. Если ваш детектор оборудован глубиномером, вы захотите измерить и глубину залегания.

Для точного определения положения и глубины залегания используется режим «все металлы» (all metal mode). Дискриминация здесь не нужна, поисковой катушкой двигать не нужно, за исключением тех движений, которые выводят катушку точно на центр объекта. Если выражаться точнее - не важна скорость, с которой вы перемещаете катушку в этом режиме. Поэтому режим «все металлы» еще называют «статическим» (non-motion mode) ,а также «нормальным режимом» (normal mode) или «режимом постоянного тока» (D.C.mode).

Есть несколько пунктов в рекламных буклетах приборов, которые могут сбить вас с толку. Некоторые металлодетекторы снабжены функцией «автоподстройка порога срабатывания» АПС (SAT-self ajustment threshold), которая медленно увеличивает и уменьшает мощность аудио выхода, обеспечивая тихий, но различимый звук «порога». Это позволяет сгладить изменения, вызванные переменой типа почвы или плохой отстройкой от земли. «Автоподстройка порога» может быть быстрой или медленной в зависимости от типа детектора и его настройки, но, честно говоря, АПС сильно смахивает на динамический режим работы. Поэтому вы можете прочитать рекламу о детекторах, которые имеют "настоящий статический режим" (true non-motion mode), что, по сути, означает режим «все металлы» без автоподстройки порога. Другая вещь, которая может иногда сбить с толку: некоторые металлодетекторы позволяют так настроить звуковой порог, что дискриминатор начинает реагировать на все металлы. Другими словами - это дискриминатор, который не дискриминирует. Это нечто отличное от описанного выше режима «все металлы». Такой режим часто называется «нулевой дискриминации» (Zero disk).

МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИЕ.

Микропроцессор это сложная электронная схема, выполняющая все логические арифметические и управляющие функции, необходимые для построения компьютера. Последовательность инструкций, записанных в памяти процессора, называется программой и выполняется процессором последовательно, одна за другой, со скоростью до нескольких миллионов действий в секунду. Использование микропроцессоров в современных металлодетекторах открывает такие возможности, о которых несколько лет назад нельзя было и мечтать.

В прошлом, добавление новых полезных функций означало появление новых кнопок и переключателей. С какого-то момента размеры, стоимость и сложность управления таким прибором выходили за разумные рамки. Микропроцессор, жидко-кристаллический экран и простейшая клавиатура стали решением проблемы. Практически неограниченное число новых функций может быть встроено в прибор без изменения внешнего вида. Дополняется лишь встроенная система меню. Следуя инструкциям на экране, практически любой человек может разобраться и настроить прибор в соответствии со своим желанием. Таким образом, один и тот же металлодетектор может быть настроен под любого оператора.

А что, если вы не хотите заниматься всеми этими настройками? Вот тут и проявляется вся гениальность микропроцессорного управления – вам и не нужно этого делать. При включении аппарата все параметры устанавливаются в некоторые заранее установленные величины, так что новичок или случайный пользователь может даже и не догадываться обо всех дополнительных возможностях прибора. И что замечательно - простым выбором в меню, вы можете выбрать режимы поиска монет, общего просмотра, археологического поиска, и т.д. – и микропроцессор выполнит все необходимые настройки, так как это было выверено многолетним опытом ветеранов поискового дела. Добавим к этому, что мощная программная поддержка улучшила звуковые функции приборов для определения нужных металлов, а изображения на ЖК мониторе в различных формах ускоряют и упрощают работу оператора.

ВЫВОДЫ ПО СНЧ СХЕМАМ.

Металлодетекторы СНЧ (TR/VLF) изготовляются уже более 10 лет, улучшения в селективности, производительности происходят постоянно. Они наиболее пригодны для поиска монет и раритетов в городских условиях, поскольку им нет равных среди других типов металлодетекторов в умении отфильтровать железный и ферросодержащий мусор. Появляются всё более «умные» и простые в использовании приборы. Будьте уверены, что пока существуют ненайденные сокровища, будет вестись разработка новых улучшенных приборов, насколько совершенными не казались бы уже существующие.

Импульсная индукция(PI).

ПЕРЕДАТЧИК.

Устройство поисковой катушки или рамки металлодетектора с импульсной индукцией очень простое по сравнению с СНЧ приборами. Единственная катушка с намотанным проводом используется как для передачи, так и для приема. Передающая схема состоит из простого электронного ключа, который подключает эту катушку на короткое время на батарею питания. Сопротивление катушки очень мало, поэтому по катушке может протекать ток силой в несколько ампер. Хотя сила тока велика, но время его протекания очень коротко. Электронный ключ подаёт импульс тока в катушку, затем обрывает его, затем опять включается для подачи следующего импульса. Скважность, те отношение времени, за которое ток включен, к времени, когда ток выключен, составляет обычно около 4%. Это предохранят передатчик и катушку от перегрева и уменьшает разряд батареи. Скорость повторения импульсов (частота передатчика) типичного металлодетектора с импульсной индукцией составляет примерно 100 герц. Разные модели МД используют частоты от 22 герц до нескольких килогерц. Чем ниже частота передачи, тем больше излучаемая мощность. На более низких частотах достигается большая глубина и чувствительность обнаружения предметов сделанных из серебра, однако при этом падает чувствительность к никелю и сплавам золота. Такие приборы имеют замедленную реакцию, поэтому требуют очень медленного перемещения рамки.

Более высокие частоты повышают чувствительность к никелю и сплавам золота, однако менее чувствительны к серебру. Возможно, ВЧ излучение не проникает так глубоко в землю, как более низкие частоты, но при этом можно перемещать катушку более быстро. Это позволяет проверить большую площадь за заданный период времени, а также такие приборы более чувствительны к главным пляжным находкам – изделиям из золота. Поисковое кольцо металлодетектора с импульсной индукцией, состоит из единственной катушки, которая служит и для передачи, и для приёма сигналов. Передатчик действует подобно катушке зажигания автомобиля. Каждый импульс тока в передающей катушке создаёт магнитное поле. Когда ток обрывается, магнитное поле вокруг катушки внезапно исчезает, но в этот момент импульс напряжения противоположной полярности и большой амплитуды появляется на выводах катушки. Этот выброс напряжения называется противодействующей электро - движущей силой, или противо - ЭДС. В автомобиле это именно то высокое напряжение, которое поджигает искру в свече зажигания. В нашем случае металлодетектора с импульсной индукцией амплитуда выброса ниже – обычно от 100 до 130 вольт в пике. По длительности импульс очень небольшой – 30 миллионных долей секунды (30 микросекунд). Он называется «отраженным импульс».

ПРИЕМНИК.

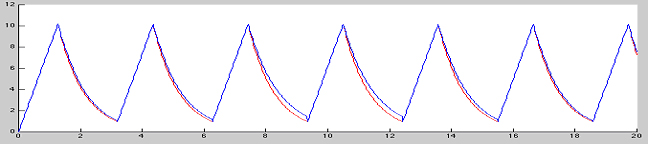

Сигнал, полученный PI детектором (синий) имеет изменение в скорости затухания, по сравнении с исходным сигналом (красный), в точке10 на горизонтальном оси, когда катушка проходит над объектом.

Полное отсутствие сопротивления, или напротив очень высокая его величина заставит импульс колебаться. Это похоже на бросание резинового мячика на очень твердую поверхность, на которой он отскакивает многократно, прежде чем успокоится окончательно. При достаточном электрическом сопротивлении время затухания импульса укорачивается и отраженный импульс «сглаживается». Это аналогично бросанию резинового мячика в подушку. Про катушку детектора с импульсной индукцией говорят, что она критично заглушена, когда отраженный импульс быстро затухает до нуля без колебаний. Чрезмерное или недостаточное подавление будет вносить нестабильность в работу и маскировать сигналы от хорошо проводящих металлов таких, как золото и уменьшать глубину обнаружения. Когда металлический предмет находится поблизости от поисковой катушки, он запасает в себе некоторую часть энергии импульса, что приводит к затягиванию процесса затухания этого импульса до нуля. Изменение в ширине отраженного импульса измеряется и сигнализирует о присутствии металлического объекта. Для того чтобы выделить сигнал такого объекта, мы должны измерить ту часть импульса, где он спадает к нулю (хвост). На входе приемника катушки стоит резистор и ограничивающий диодная схема, которые обрезают напряжение входного импульса до величины 1 вольт, чтобы не перегружать вход схемы. Сигнал в приемнике состоит из импульса от передатчика и отраженного импульса. Обычно усиление приемника составляет 60 децибел. Это означает, что область, где отраженный сигнал спадает до нуля можно увеличить в 1000 раз.

Схема стробирования.

Усиленный сигнал от приемника поступает в схему, измеряющую время падения напряжения до нуля. Отраженный импульс преобразуется в последовательность импульсов. Когда металлический предмет приближается к катушке, форма импульса передатчика не изменится, а вот отраженный импульс станет немного длиннее. Увеличение длительности «хвоста» импульса всего на несколько миллионных долей секунды (микросекунды) достаточно для того, чтобы определить наличие металла под катушкой. На этот отраженный импульс накладываются импульсы (стробы), синхронизованные с началом импульса передатчика, и на выходе электронной схемы получается серия стробов, количество которых пропорционально длине «хвоста» импульса. Наиболее чувствительный импульс расположен максимально близко к концу хвоста там, где напряжение совсем близко к нулю. Обычно это временная область около 20-ти микросекунд после выключения передатчика и начала отраженного импульса. К сожалению, это так же область где работа металлодетектора с импульсной индукцией становится неустойчивой. По этой причине большинство моделей металлодетекторов с импульсной индукцией продолжают вырабатывать стробирующие импульсы еще 30-40 микросекунд после полного затухания отраженного импульса.

Интегратор.

Далее стробированный сигнал должен быть преобразован в напряжение постоянного тока. Это выполнятся схемой – интегратором, который усредняет последовательность импульсов и преобразует их в соответствующее напряжение, которое возрастает, когда объект близко от рамки и уменьшается, когда объект удаляется. Напряжение дополнительно усиливается и управляет схемой звукового контроля.

Период времени, в течение которого интегратор собирает входящие стробы, называется постоянной времени интегратора - (ПВИ). Она определяет то, насколько быстро металлодетектор реагирует на металлический объект. Длительная ПВИ (порядка секунд) имеет преимущество в уменьшении шума и упрощении настройки детектора, но при этом требует очень медленного перемещения поисковой катушки, поскольку объект может быть пропущен при быстром движении. Короткая ПВИ (порядка десятых долей секунды) быстрее реагирует на цель, что позволяет быстрее перемещать катушку, но помехоустойчивость и стабильности работы ухудшаются.

ДИСКРИМИНАЦИЯ (распознавание).

Металлодетектор с импульсной индукцией не способны к такой же степени дискриминации как СНЧ приборы. За счет измерения увеличивающегося периода времени между окончанием импульса передатчика и точкой, в которой отраженный импульс рассасывается до нуля (время задержки), можно отфильтровать объекты, состоящие из определенных металлов. На первом месте по этой характеристике стоит алюминиевая фольга, затем мелкие никелевые монетки, пуговицы и золото. Некоторые монеты могут быть вычислены по очень длинному хвосту импульса, однако железо, таким образом, НЕ определяется.

Было сделано много попыток создать металлодетектор с импульсной индукцией, способный определять железо, однако все эти попытки имели очень ограниченный успех. Хотя железо и дает длинный «хвост», серебро и медь имеют такие же характеристики. Столь длительная задержка плохо влияет на определение глубины залегания. Содержание минералов в почве также будет удлинять отраженный импульс, изменяя точку, в которой объект определяется или отвергается. Если постоянная времени интегратора настроена так, что золотое кольцо не определяется в воздухе, это же кольцо может «засветиться» в грунте, насыщенном солями. Таким образом, почва, насыщенная солями, изменяет всё, что относится к времени задержки и избирательной способности металлодетектора с импульсной индукцией.

ОТСТРОЙКА ОТ ЗЕМЛИ.

Отстройка от земли является очень критичной для СНЧ приборов, но не для металлодетекторов с импульсной индукцией. В среднем почва не запасает какого-либо значительного количества энергии от поисковой катушки и обычно сама не даёт никакого сигнала. Почва не будет маскировать сигнал от объекта и даже напротив, минерализация почвы слегка удлиняет сигнал пропорционально увеличению глубины залегания предмета. По отношению к МД с импульсной индукцией часто применяется термин «автоматическая отстройка от земли» (automatic ground balance) они обычно не реагируют на избыточную минерализацию почвы, не требуют внешней подстройки для разных типов почвы. Исключением является один из наиболее неприятных компонентов грунта - магнетит (Fe3O4), или магнитный оксид железа. Он вызывает перегрузку входных катушек детекторов СНЧ типа, сильно уменьшая их чувствительность, металлодетекторы с импульсной индукцией будут работать, но могут показывать ложные цели, если поднести катушку слишком близко к земле. Можно свести до минимума этот вредный эффект, удлинив время задержки между окончанием импульса передатчика и началом стробирования. Настраивая эту постоянную времени можно отстроиться от помех, вызванных минерализацией грунта.

АВТОМАТИЧЕСКАЯ И РУЧНАЯ НАСТРОЙКА.

Большинство металлодетекторов с импульсной индукцией имеют ручную настройку. Это означает, что оператор должен крутить настройку до тех пор, пока не послышится щелкающий или зудящий звук в наушниках. Если почва в районе поиска изменяется от и до нейтрального песка или от сухой почвы до морской воды, в этом случае подстройка необходима. Если этого не делать, можно потерять в глубине обнаружения и пропустить некоторые объекты. Ручная настройка очень затруднительна при использовании короткой постоянной времени интегратора (ПВИ). Поэтому многие приборы с ручной настройкой имеют длинную ПВИ и требуют медленного перемещения поисковой катушки.

Нет проблем с использованием МД с импульсной индукцией для подводного поиска, поскольку при этом поисковую катушку не перемещают быстро. При использовании в полосе прибоя, катушка будет, находится то в воде, то под водой, и при таких условиях использование приборов с ручной настройкой может вас сильно разочаровать, поскольку придется непрерывно подстраивать порог срабатывания. Некоторые операторы в таком случае сразу настраивают прибор чуть ниже порога срабатывания. Но это может привести к уменьшению глубины обнаружения, при изменении характеристик почвы.

Автоматическая настройка (SAT- self adjusting Threshold) дает значительное преимущество при поиске в и над соленой водой или на почве с высоким содержанием солей. Она позволяет использовать детектор на максимальной чувствительности без постоянной подстройки. Это улучшает стабильность работы, помехозащищенность и позволяет использовать больший коэффициент усиления. МД с импульсной индукцией не излучают сильные отрицательные сигналы как СНЧ приборы. Поэтому они не зашкаливают на ямах с минералами. Необходимо непрерывно перемещать катушку металлоискателя оснащенного системой автоподстройки, если вы останавливаете катушку, настройка сбивается или прибор перестает реагировать.

Аудио контроль.

Схемы звуковой сигнализации МД с импульсной индукцией распадаются на две категории: с изменяющейся частотой и изменяющейся громкостью. Схемы с изменяющейся частотой, построенные на основе генератора управляемого напряжением, хороши для регистрации небольших предметов, поскольку изменение в частоте легче уловить на слух, чем изменение в громкости, особенно при небольшом уровне громкости, особенно для приборов с ручной подстройкой порога. Однако звук похожий на пожарную сирену быстро утомляет, а некоторые люди не способны различать высокие тона. Один из хороших вариантов - это механическая вибрация, которая первоначально использовалось для подводных аппаратов. Такой прибор издает звуки и вибрацию, которая нарастает до жужжания при обнаружении объекта. Сигналы такого механического прибора легко распознать и они не заглушаются системой подачи воздуха.

Многие люди предпочитают более традиционный звуковой тон с нарастанием громкости, а не частоты. Такие системы звукового контроля работают хорошо в приборах, с быстрым перемещением рамки, те в приборах с автоматической подстройкой, при этом они звучат аналогично приборам с СНЧ.

Выводы по МД с импульсной индукцией.

Это специализированные инструменты. Они мало пригодны для поиска монет в городских условиях, поскольку не могут отфильтровать железный и ферросодержащий мусор. Они могут быть использованы для археологических поисков в сельской местности, где нет железного мусора в больших количествах, поиска золотых самородков и для поиска на максимальной глубине в экстремальных условиях, таких как побережья морей или места, где земля сильно минерализирована. Такие металлодетекторы показывают отличные результаты в подобных условиях и в целом сравнимы с СНЧ приборами, особенно по их способностям отстраиваться от таких грунтов и «пробивать» их на максимальную глубину.
