   Антенный усилитель метровых волн для нескольких телевизоров
    Главная -> Статьи -> Телевизионная техника -> Антенный усилитель метровых волн для нескольких телевизоров


<< Назад в раздел   Распечатать Дата добавления: 2011-10-29 | Просмотров: 5517


Усилитель является модификацией моего корректирующего усилителя для кабельного ТВ, и отличается наличием нескольких выходов с регулировкой уровня сигнала.
 Он может использоваться в качестве антенного усилителя метровых волн (48-230 МГц) с распределением сигнала на несколько телевизоров. Если длины выходных кабелей примерно равны, то построечники уровня R11, R12... можно не применять, соединив базы транзисторов VT4, VT5... непосредственно с эммитером VT3. Число выходов можно увеличить добавив дополнительно повторители сигнала, и уменьшая величину сопротивления R10 обратно пропорционально числу каналов.
 Частотная характеристика усилителя регулируется по принципу качелей и может быть как линейной, так и обратной частотной зависимости затухания в кабеле. Обеспечив предварительную коррекцию уровней каналов по частоте, можно получить их равенство на выходе длинного распределительного кабеля.
 Усилитель линеен при уровнях входных сигналов не превышающих 19 мВ, обеспечивая на выходе неискаженный сигнал уровнем до 600 мВ.

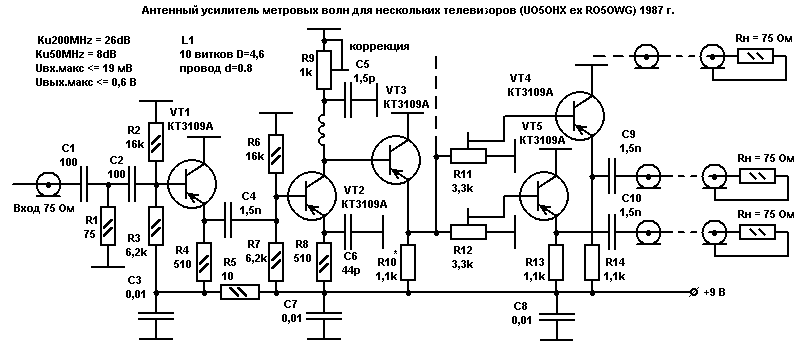

Антенный усилитель метровых волн для нескольких телевизоров

Источник(автор):www.shustikov.by.ru


Добавил:  Павел (Admin)
Автор:  Неизвестно
