Электрошокер
Так-с вот и пришло время расписать
как я и обещал аспекты конструирования высоковольтного
преобразователя или просто шокера. Начнем как привыкли
уже ;) тоесть с поражающих факторов. Когда
высоковольтный разряд попадает на кожу он передается по
нервной системе и доходит до синапсов (нервных окончаний
мышц) что вызывает их СПАЗМ, тоесть резкое сокращение и
невозможность мозгового контроля над ними! В зависимости
от нервной системы твоему мозгу может понадобится от 5
до 20 минут на восстановление контроля над мышцами.
Кроме того, при спазмах мышцы очень быстро
перерабатывают сахар поентому от удара током быстро
трезвеют (не правда ли хороший способ? ;)), а
впоследствии ощущается слабость в мышцах вплоть до
невозможности держать ручку или топтать клаву )), также
возможна потеря сознания. Так сколько же мощности нам
надо чтобы хорошенько долбануло? На этот вопрос не так то
просто ответить тк мы можем посчитать выходную энергию
но не можем сказать сколько ее надо каждому отдельно
взятому человеку чтобы его вырубить!! КанЕчнА же эту
тему много исследовали и пришли к выводу что для
убийства среднестатистического человека надо приложить
к нему 10 ДЖОУЛЕЙ энергии!! Обычный шокер из тех что
разрешены у нас дает примерно 0.5 джоуля (( ессно ни о
каком моментальном эффекте не может быть и речи!! чтобы
вырубить объект на указанное выше время придется
продержать шокер на его коже около 5 (!)
секунд!! За это время он успеет ТАК разбить твое лицо,
что будет уже все равно, вырубишь ты его в итоге или нет )))
Как всегда есть 2 пути решения этой проблемы: повышение
мощности девайса и непосредственный (не искровой)
контакт с объектом. В первом случае можешь случайно
повесить на себя труп, если например напоришься на
сердечника ( и такие бывают ))) Ну а второй
способ успешно использует девайс под названием ТАЗЕР.
Думаю ты о нем слышал или видел в кино там такие вещи
любят показывать, для тех кто в танке - этот девайс
выстреливает в твою шкуру 2 электрода на проводках по
которым идет разряд. Таким образом нарушается
целостность кожи и обеспечивается более тесный контакт.
ИМЕННО ПОЭТОМУ тазер при энергии всего 0.3 джоуля,
гарантированно вырубает ЛЮБОГО отморозка буть то очкарик
на понтах или здоровенный боров!!
Какие делать выводы? - решать тебе. все зависит от назначения девайса...

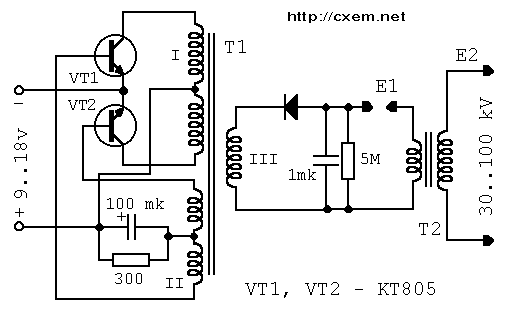

Теперь разберемся как же всетаки такую хрень собрать на коленке )) Шокер состоит из 3-х основных частей: преобразователя, формирователя разряда и выходной цепи. Приведенная схема это самый простой вариант конструкции, который под силу сделать любому, без лишнего гимора. Возможно позже если я буду собирать прототип МЕГАГАНА то опишу более сложный вариант не для новичков... Итак, разберем работу схемы. Двухтактный преобразователь на транзисторах VT1, VT2 повышает напряжение батареи до рабочего напряжения конденсатора (600-900 в, зависит от типа кондера), затем оно выпрямляется диодом и заряжает кондер. Когда напряжение на нем достигает напряжения разряда искрового промежутка E1 происходит разряд формирующий импульс тока в обмотке I трансформатора Т2, который повышается до 30-100 кВ в зависимости от напряжения разряда и количества витков вторичной обмотки. Трансформатор T1 наматывается на ферритовом кольце 30*9*6. Сначала наматывается обмотка III проводом 0.15 в 5 слоев, затем поверх нее обмотки I и II содержащие 5+5 и 3+3 витка провода 0.6 соответственно. При этом важно чтобы они располагались под углом 90¦ относительно друг друга. Т2 наматывается на каркасе с сердечником набранным из трансформаторных пластин шириной не менее 10мм. Превичная обмотка содержит 20 витков провода 0.6 непосредственно на сердечнике, а вторичная - 2-4 тыс. провода 0.1 на каркасе.

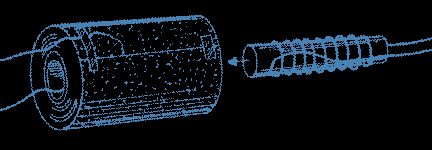

Намотка ведется слоями, с шагом равным диаметру провода. После намотки каждого слоя его надо изолировать фторопластовой лентой или несколькими слоями конденсаторной бумаги. на крайняк можно использовать широкую изоленту. После намотки всех слоев в каркас вставляется сердечник с первичной обмоткой, вся конструкция помещается в форму и заливается парафином.
Искровой разрядник Е1 представляет собой регулируемый зазор состоящий из 2-х стальных пластин расположенных крест-накрест друг над другом. При настройке регулируем зазор до устойчивого образования искры в нем (все зависит от напряжения на конденсаторе). Разрядник Е2 это "усы" прикрепленные к основным электродам, расстояние между ними равно или чуть меньше длины искры которую дает на выходе шокер. Они нужны скорее для психологического эффекта, так наглядно демонстрируют что девайс работает ))) Не каждый гопник подорвется увидев у тебя в руках электрическую ДУГУ в пару см. !!! Хотя верхний предел и не ограничен, нет смысла делать выходное напряжение слишком высоким, силы удара это не прибавляет (она зависит целиком от энергии кондера). Искра нужна только для пробивания через одежду, здесь 10-15 мм нам хватит с головой.. Контактные электроды лучше сделать ПРЯМЫМИ и ОСТРЫМИ чтобы получше втыкались )) К тому же это дополнительное колющее оружие. Сам шокер можно сделать как в стандартном варианте в виде коробки так и в виде дубинки, в этом случае он имеет еще одно преимущество - удлиняет руку в драке.
Добавил: Павел (Admin)
Автор: Неизвестно
Какие делать выводы? - решать тебе. все зависит от назначения девайса...
Теперь разберемся как же всетаки такую хрень собрать на коленке )) Шокер состоит из 3-х основных частей: преобразователя, формирователя разряда и выходной цепи. Приведенная схема это самый простой вариант конструкции, который под силу сделать любому, без лишнего гимора. Возможно позже если я буду собирать прототип МЕГАГАНА то опишу более сложный вариант не для новичков... Итак, разберем работу схемы. Двухтактный преобразователь на транзисторах VT1, VT2 повышает напряжение батареи до рабочего напряжения конденсатора (600-900 в, зависит от типа кондера), затем оно выпрямляется диодом и заряжает кондер. Когда напряжение на нем достигает напряжения разряда искрового промежутка E1 происходит разряд формирующий импульс тока в обмотке I трансформатора Т2, который повышается до 30-100 кВ в зависимости от напряжения разряда и количества витков вторичной обмотки. Трансформатор T1 наматывается на ферритовом кольце 30*9*6. Сначала наматывается обмотка III проводом 0.15 в 5 слоев, затем поверх нее обмотки I и II содержащие 5+5 и 3+3 витка провода 0.6 соответственно. При этом важно чтобы они располагались под углом 90¦ относительно друг друга. Т2 наматывается на каркасе с сердечником набранным из трансформаторных пластин шириной не менее 10мм. Превичная обмотка содержит 20 витков провода 0.6 непосредственно на сердечнике, а вторичная - 2-4 тыс. провода 0.1 на каркасе.
Намотка ведется слоями, с шагом равным диаметру провода. После намотки каждого слоя его надо изолировать фторопластовой лентой или несколькими слоями конденсаторной бумаги. на крайняк можно использовать широкую изоленту. После намотки всех слоев в каркас вставляется сердечник с первичной обмоткой, вся конструкция помещается в форму и заливается парафином.
Искровой разрядник Е1 представляет собой регулируемый зазор состоящий из 2-х стальных пластин расположенных крест-накрест друг над другом. При настройке регулируем зазор до устойчивого образования искры в нем (все зависит от напряжения на конденсаторе). Разрядник Е2 это "усы" прикрепленные к основным электродам, расстояние между ними равно или чуть меньше длины искры которую дает на выходе шокер. Они нужны скорее для психологического эффекта, так наглядно демонстрируют что девайс работает ))) Не каждый гопник подорвется увидев у тебя в руках электрическую ДУГУ в пару см. !!! Хотя верхний предел и не ограничен, нет смысла делать выходное напряжение слишком высоким, силы удара это не прибавляет (она зависит целиком от энергии кондера). Искра нужна только для пробивания через одежду, здесь 10-15 мм нам хватит с головой.. Контактные электроды лучше сделать ПРЯМЫМИ и ОСТРЫМИ чтобы получше втыкались )) К тому же это дополнительное колющее оружие. Сам шокер можно сделать как в стандартном варианте в виде коробки так и в виде дубинки, в этом случае он имеет еще одно преимущество - удлиняет руку в драке.
Добавил: Павел (Admin)
Автор: Неизвестно
