Его простота полезна начинающим радиолюбителям и он может стать конструкцией для массового повторения. Не совсем обычное название этой конструкции определили ее габариты - 195x167x95 мм, минимальное количество деталей - четыре радиолампы и предельная простота.

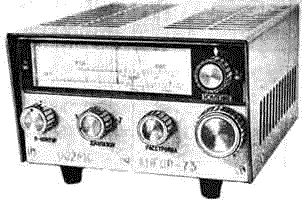

Рис.1. Внешний вид трансивера

Трансивер имеет следующие технические характеристики:



Чувствительность при соотношении сигнал/шум 10 дБ - 1 мкВ.

Избирательность по зеркальному каналу на диапазоне 3,5 МГц - 54 дБ.

Избирательность по зеркальному каналу на диапазоне 7 МГц - 38 дБ.

Мощность, отдаваемая в антенну, не менее 1 Вт.

Подавление несущей SSB сигнала - не хуже 50 дБ.

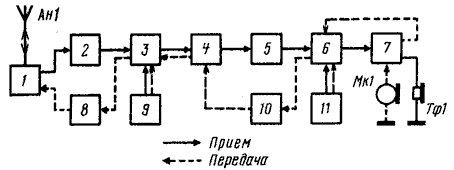

Рис.2. Структурная схема

1. П-контур.

2. Усилитель высокой частоты на лампе Л2а (6Ф1П).

3. Смеситель на диодах Д1-Д4.

4. Электромеханический фильтр ЭМФ 500-9Д-3В.

5. Усилитель промежуточной частоты приемника на лампе Л3а (6Ф1П).

6. Балансный детектор-модулятор на диодах Д5-Д8.

7. Усилитель низкой частоты на лампе Л4а (6Ф1П).

8. Усилитель мощности на лампе Л1 (6Ж52П).

9. Генератор плавного диапазона на лампе Л4б (6Ф1П).

10. Усилитель промежуточной частоты передатчика на лампе Л3б (6Ф1П).

11. Кварцевый гетеродин на лампе Л2б (6Ф1П).

Просмотреть схему трансивера

В режиме приема сигнал поступает через П-контур L1C1-C4 (с гнезда Гн1) или непосредственно (с гнезда Гн2) на усилитель ВЧ (Л2а). Нагрузкой усилителя является контур L2C11-C16 или L2C11-C18 (в зависимости от диапазона). Через катушку связи L3 сигнал поступает на кольцевой балансный смеситель (Д1-Д4). Сюда же через конденсатор С30 подается напряжение от гетератора плавного диапазона (ГПД), собранного на триоде Л4б по схеме индуктивной трехточки. ГПД перестраивается по диапазону переменным конденсатором С40, сдвоенным с конденсатором С11. Предусмотрена также расстройка ГПД в пределах +/- 1,5 кГц с помощью конденсатора С42.

К контуру ГПД, работающему в диапазоне 7 МГц (L4C36C37C40-C43), при переходе на диапазон 3,5 МГц подключаются дополнительные конденсаторы С38 и С39, а конденсатор С41 замыкается, что обеспечивает получение частот 4,0...4,15 МГц и 7,5...7,6 МГц соответственно. Поскольку частота ГПД выше частоты принимаемого сигнала на величину ПЧ 500 кГц, на выходе смесителя будет получен сигнал с верхней боковой полосой, который фильтруется ЭМФ. Конденсаторы С22-С24 согласуют низкое, 1 кОм, выходное сопротивление смесителя с высоким, 15 кОм, входным сопротивлением ЭМФ.

Отфильтрованный сигнал усиливается усилителем ПЧ (Л3а). Особенностью этого каскада является то, что он работает на пороге генерации и имеет повышенный коэффициент усиления. Положительная обратная связь с анода на управляющую сетку осуществляется через конденсаторы С46, С45, проходную емкость лампы Л3б и конденсаторы С47 и С27. Сигнал с контура L5C49 через катушку связи L6 поступает на балансный детектор на диодах Д5-Д8. Опорное напряжение с частотой 500 кГц, необходимое для получения сигнала НЧ, обеспечивает кварцевый гетеродин (Л2б).

Сигнал НЧ через согласующий автотрансформатор Тр1 поступает на усилитель НЧ (Л4а). Регулировка усиления приемника осуществляется изменением отрицательного напряжения, подаваемого на управляющие сетки ламп усилителей ВЧ и ПЧ с переменного резистора R6. При работе приемника лампы передатчика Л1 и Л3б закрыты напряжением -24 В.

В режиме передачи SSB кнопкой Кн1, установленной в корпусе микрофона, включается реле Р1 и Р2. Контакты Р1/1 снимают отрицательное напряжение с управляющих сеток ламп передатчика (Л1 и Л3б). Одновременно лампы приемника (Л2а и Л3а) закрываются. К входу усилителя НЧ контактами Р1/2 подключается микрофон. Усиленный НЧ сигнал через контакты Р1/4 и автотрансформатор Тр1 поступает на балансный модулятор (Д5-Д8).

С контура L5C49 модулированный сигнал DSB подается на усилитель ПЧ (Л3б) и затем - на ЭМФ. После преобразования в смесителе на диодах Д1-Д3 SSB сигнал выделяется на контуре L2C11-C16 (или L2C11-C18) и поступает на управляющую сетку усилителя мощности на лампе Л1, а с ее анода - через П-контур L1C1-C4 - в антенну.

Телеграфная манипуляция при передаче осуществляется восстановлением несущей за счет разбаланса балансного модулятора подачей на него отрицательного напряжения через резистор R10. В режиме настройки включается выключатель В2. При этом срабатывают реле, и восстанавливается несущая. С помощью конденсаторов С3, С4 П-контур настраивают по максимальному свечению неоновой лампочки Л7.

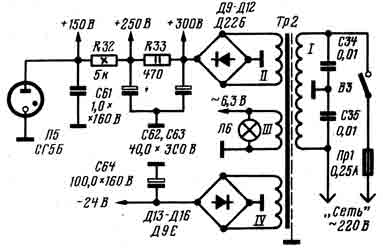

Рис.4. Схема блока питания трансивера

Минитрансивер допускает работу и с отдельным усилителем мощности. При такой работе снимают перемычку ПК1. Возбуждение на усилитель мощности подают через гнездо Гн1, сигнал на приемник - через гнездо Гн2. Роль входного контура при этом выполняет П-фильтр усилителя.

Детали и конструкция

Вполне допустимы отклонения на +/-20% (кроме входящих в колебательные контуры). Конденсаторы, установленные в контуре ГПД, должны быть КСО-1 либо КТМ (серые или голубые). Применение бумажных конденсаторов в развязывающих и переходных цепях высокочастотных каскадов нежелательно.

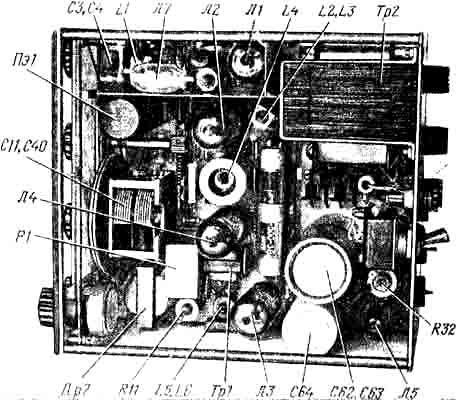

Рис.5. Вид сверху

• Переменные резисторы R11 и R20 - СП-4, СП3-9, в крайнем случае - СПО-0,5. Резистор R6 - СП.

• Конденсатор С61 - МБМ или МБГП, С31 - МБМ, С62-С64 - К50-3.

• Вместо электромеханического фильтра с верхней боковой полосой можно применить и ЭМФ 500-9Д-3Н. При этом частоты ГПД должны составлять 3,0...3,15 и 6,6 МГц.

• Блок конденсаторов С3, С4 - от приемника "Селга" или ему подобный.

• Реле Р1 - РЭС-22 (паспорт РФ4.500.131), его можно заменить на реле РЭС-6 (паспорт РФ4.452.103) или на два реле РЭС-9 (паспорт РС4.524.200 или РС4.524.201).

• Реле Р2 - РЭС-15 (паспорт РС4.591.001) или РЭС-10 (паспорт РС4.524.302).

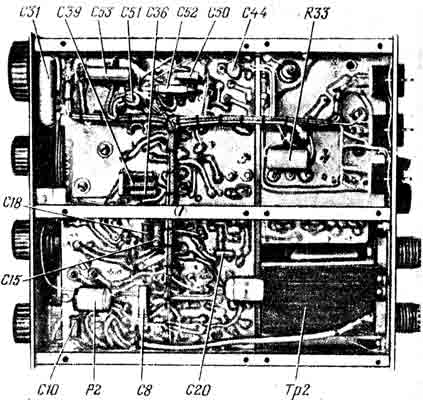

Рис.6. Вид снизу

• Микрофон - высокоомный МД-47.

• Телефоны - высокоомные, ТА-4.

• Вместо лампы 6Ж52П можно применить 6Ж11П или 6Ж9П без всяких изменений, но при этом выходная мощность снизится до 0,6 и 0,3 Вт соответственно.

• Вместо стабилитрона СГ-5Б можно применить СГ-1П. Это предусмотрено на плате блока питания.

• Диоды для смесителя желательно подобрать по прямому и обратному сопротивлению на разных пределах измерения омметра.

• Диоды Д1-Д4 - любые точечные кремниевые, желательно с большим допустимым током в импульсе.

• Д5-Д8 - любые серии Д9.

• КПЕ С11, С40 - от приемника "Альпинист". В каждой статорной секции блока оставляют по одной пластине. Можно применить и любые другие КПЕ, но при этом размер трансивера увеличится.

Намоточные данные

•  Катушка L1 намотана на ребристом каркасе от радиоприемника "Балтика" и настраивается сердечником СЦР-4.

• Катушка ГПД L4 заключена в экран диаметром 25 мм (можно применить экран от ламповой панели ПЛК-9). Ее наматывают с натяжением, витки промазывают клеем БФ-2.

• Данные дросселя Др1 некритичны, его индуктивность может быть равна 200...800 мкГ.

• Автотрансформатор Тр1 и дроссель Др2 наматывают на сердечниках от трансформаторов приемника "Селга" или аналогичных. При изготовлении автотрансформатора наматывают первые 600 витков, делают отвод и затем доматывают обмотку до заполнения каркаса. Др2 можно также намотать до заполнения каркаса.

• В качестве трансформатора Тр2 можно применить любой от лампового приемника, домотав обмотку на напряжение 24 В.

Конструкция верньерно-шкального механизма может быть любой, в зависимости от возможностей и желания радиолюбителя.

Рис.7. Конструкция конденсатора расстройки

В качестве конденсатора расстройки можно использовать конденсатор типа КПВ с одной статорной и одной роторной пластинами.
Собран трансивер на двух печатных платах, привинченных к трем прямоугольным стяжкам. Передняя и задняя панели также крепятся с помощью стяжек. Сверху конструкция закрыта П-образным кожухом, снизу - текстолитовым поддоном, в котором просверлены вентиляционные отверстия.
Соединения R11-С57, Р1/2-Гн5, ножка 6 лампы Л4а-С54 выполняют экранированным проводом, а Гн1-L1 и Гн2-ПК1 - коаксиальным кабелем.

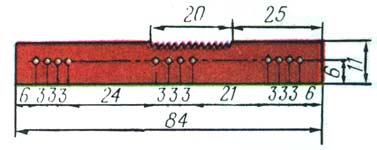

Рис.8. Планка переключателя диапазонов (текстолит)

Рис.9. Ось переключателя диапазонов

Длинные провода объединяют в жгут. На печатной плате установлены продольный и поперечный экраны, устраняющие возможность самовозбуждения лампы Л1. В продольном экране сделана узкая прорезь для прохода планки переключателя В1. Индикатор выхода Л7 приклеен к экрану. Его свечение наблюдают через вентиляционные прорези в кожухе. ЭМФ прикреплен к печатной плате хомутиком из белой жести, аналогичным образом укреплены электролитические конденсаторы. Реле Р2 приклеивают к печатной плате со стороны фольги.

Печатные платы

Налаживание

Напряжения могут отличаться на +/-10%. Переменные напряжения в контрольных точках КТ1-КТ10 измерены в режиме передачи вольтметром ВК7-9 (напряжение КТ1 - при нагрузке 75 Ом) и незначительно отличаются друг от друга на разных диапазонах.
Для налаживания минитрансивера необходим ВЧ вольтметр и генератор сигналов (ГС) или калиброванный приемник.

Можно наладить минитрансивер даже в том случае, если имеется только авометр. К нему необходимо изготовить щуп-приставку.

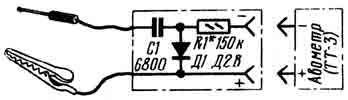

Рис.11. Щуп-приставка к авометру

В этом случае авометр превращается в ВЧ вольтметр. Чем выше чувствительность микроамперметра, тем большее входное сопротивление будет иметь изготовленный ВЧ вольтметр.
Сопротивление резистора R1 зависит от тока полного отклонения микроамперметра авометра: при 100 мкА оно равно 130...150 кОм, при 50 мкА - 270...300 кОм и т.д.

Откалибровать самодельный вольтметр можно по напряжению накала. Для этого вначале измеряют его авометром, затем подбором R1 устанавливают стрелку ВЧ вольтметра на необходимую отметку.
Поскольку такой ВЧ вольтметр имеет низкое входное сопротивлени, при измерении напряжений в контрольных точках КТ2, КТ3, КТ5, КТ7 и КТ10 он даст показания с погрешностью. Точность измерения в остальных точках достаточно высокая - около 10%. Перед первым включением минитрансивера проверяют правильность монтажа и отсутствие коротких замыканий.

После включения проверяют режимы работы по постоянному току и работу реле.
Настройку начинают в режиме передачи, на эквивалент 75 Ом или лампу накаливания 13,5 В/0,16 А. При громком звуке "А" НЧ напряжение в точке КТ8 0,3...0,5 В. Проверив усилитель НЧ, вынимают лампу Л4. Напряжение в точке КТ9 должно быть 1...1,6 В.

Затем приступают к настройке контура L5C49 и балансировке модулятора. Отпаивают конденсатор С47, и ВЧ вольтметр подключают к аноду лампы Л3б. Сердечник катушки L5 ставят в среднее положение, и вместо С49 и С50 включают два переменных градуированных конденсатора - С49а и С50а.

Рис.12. Градуировка КПЕ

На рис.11 показана градуировка КПЕ от приемника "Селга". В режиме настройки, вращая ротор градуированного конденсатора С49а, находят резонанс контура. Затем в режиме передачи (без лампы Л4) балансируют балансный модулятор элементами R11 и С50а, одновременно подстраивая С49а в резонанс. При отсутствии звукового сигнала в точке КТ10 ВЧ вольтметр должен показывать около 0 В.

Для определения наилучшего баланса следует попробовать подключить С50а сначала к одному, потом к другому выводу резистора R11.
Полученные значения емкостей устанавливают на место и снова балансируют модулятор R11 и сердечником L5C49. Лампу Л4 ставят на место, и в режиме передачи проверяют работу всего тракта формирования и усиления DSB сигнала, то есть каскады Л4а, Л3б и Л2б. Напряжение DSB на аноде лампы при громком звуке "А" должно быть 8...10 В. Настройка ГПД - проверить напряжение в точке КТ6 (1,2...2 В).

Далее производят "укладку" диапазона. Стабильности частоты ГПД добиваются подбором С36 и С39 с разными ТКЕ.

Согласуют сопротивление ЭМФ и смесителя, настраивают контуры L2С11-С16 и L2С11-С18 и балансируют смеситель. Отсоединяют С6, ВЧ вольтметр подключают к КТ2. Напряжение смещения на лампу Л1 устанавливают 1,5...2 В (резистором R20). Проводник, соединяющий анод Л2а с переключателем диапазонов В1в и В1г отпаивают, а к катушке L2 (ее сердечник должен быть в среднем положении) подключают переменный конденсатор С11а (можно использовать одну секцию блока КПЕ С3, С4).

При вращении С11а от минимума до максимума емкости в режиме настройки на диапазоне 7 МГц ВЧ вольтметр покажет последовательно три резонанса:

• На частоте 7,5 МГц - частота ГПД;

• На частоте 7,0 МГц - искомая настройка;

• На частоте 6,5 МГц - зеркальный канал.

Вначале настраивают контур на первый резонанс и подбором R2 и R3 и конденсатора С20 добиваются максимального подавления частоты ГПД. Вместо R2 и R3 полезно временно включить переменный на 1 кОм, а вместо С20 - переменный градуированный конденсатор С20а, подключая его к верхнему или нижнему выводу катушки L3 (по наилучшему результату).

Далее в положении второго резонанса подбором С22, С24 и С26 добиваются максимума показаний ВЧ вольтметра. После этого подбором положения катушки L2 опять-таки получают максимум показаний. Затем вновь балансируют смеситель с помощью элементов R2, R3 и C20а и т.д. Все операции согласования и балансировки повторяют несколько раз до получения наилучшего результата.

Восстанавливают соединение анод Л2а - переключатель В1, отключают С11а и подбором С15 и С18 на разных диапазонах получают наилучшее сопряжение контура.
Вновь впаивают С6, и в режиме настройки получают максимум напряжения на эквиваленте антенны - подстройкой П-контура, подбором С1 или С2 и установкой напряжения смещения на лампе Л1 (при этом надо следить, чтобы мощность рассеивания не превышала допустимую). Конденсатор С46 подбирают в режиме приема по максимуму усиления (на пороге генерации).

В заключение подбирают в режиме передачи С1 и С2 (с помощью градуированного конденсатора) по наибольшей отдаче в антенну и (в случае необходимости) устанавливают частоту кварца Пэ1 по наиболее естественному спектру SSB сигнала, прослушивая его на отдельном приемнике.

Минитрансивер предназначен в основном для работы на SSB, поэтому в нем не предусмотрены автоматическая расстройка приемника и отключение микрофона в телеграфном режиме. Во избежания накладок звуковой частоты при работе телеграфом следует вынимать вилку Ш3. Вместо кнопки Кн1 в этом случае можно применить отдельный переключатель "Прием-передача" (например, педаль).

---

Добавил:  Павел (Admin)
Автор:  А.Горощеня (UQ2FK) 1975 год

---
