   Усилитель 112 Вт для сабвуфера
    Главная -> Статьи -> Полупроводниковые усилители низкой частоты -> Усилитель 112 Вт для сабвуфера

http://gazon-ka.ru мавританский газон мавританика купить.

<< Назад в раздел   Распечатать Дата добавления: 2007-09-23 | Просмотров: 12557

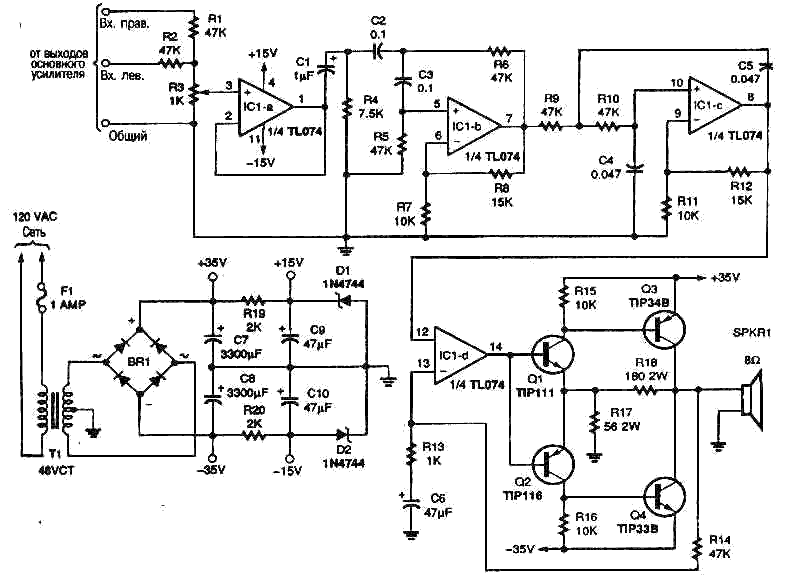

Источник питания состоит из трансформатора на 48 В со средней точкой, мостового выпрямителя и конденсаторов фильтров. Выпрямленное и отфильтрованное выходное напряжение составляет около ±35 В. Напряжения питания для операционного усилителя IC1 стабилизируются на уровне ±15 В стабилитронами D1, D2 и резисторами R19, R20. Входная цепь состоит из микшера и делителя напряжения, образуемых резисторами R1 и R2, потенциометром R3 и буферным повторителем на микросхеме IC1-а. Потенциометр R3 предназначен для установки выходного сигнала субнизкочастотного громкоговорителя на желаемый уровень. На операционном усилителе ICl-b, конденсаторах С2, СЗ и резисторах R5, R6 собран фильтр высоких частот с крутизной 12 дБ на октаву. Частота среза этого фильтра составит l/2pRC (около 34 Гц при указанных номиналах). Резисторы R8 и R7 определяют усиление и добротность фильтра. Конденсатор С1 и резистор R4 составляют дополнительный фильтр ВЧ с крутизной 6 дБ на октаву и частотой среза примерно 20 Гц. На операционном усилителе 1C 1-е, конденсаторах С4, С5 и резисторах R9, R10 собран фильтр низких частот с крутизной 12 дБ на октаву. Приведенные на рисунке номиналы определяют частоту среза 72 Гц. Усиление и добротность этого каскада определяются резисторами R11 и R12. Два вышеописанных фильтра, включенные последовательно, образуют полосовой фильтр. При работе от напряжения питания ±15 В выходное напряжение операционного усилителя ICl-d может достигать 10 В для управления транзисторами Q1 и Q2. Резисторы R17 и R18 образуют цепь местной отрицательной обратной связи и определяют усиление выходного каскада, равное примерно 3. Таким образом, пики выходного напряжения могут достигать 30 В. Если используются супербета-транзисторы указанного типа, то пиковая выходная мощность на нагрузке 8 Ом составит 30 х 30 / 8 = 112,5 Вт. Общий коэффициент усиления определяется резистором R13 и резистором общей обратной связи R14.
